INTELIGENTNÍ SYSTÉMY NODIG

Vhodná technika NODIG pro každé použití

flexibilní systémy NODIG s dlouhou životností

Jako průkopník bezvýkopové techniky máme odjakživa nadšení pro vývoj a výrobu chytrých a inovativních řešení pro podzemní pokládku nového potrubí a bezvýkopovou obnovu potrubí. Zásadní ekonomické a ekologické přednosti techniky NODIG oproti výkopové pokládce jsou nasnadě: ušetří se cenné povrchy, odpadají nákladné výkopové a obnovovací práce, nevznikají dopravní zácpy, nejsou nutné objížďky, emise jsou minimální a vlastní doba stavby se výrazně zkracuje.

„Technologie krtka“ firmy TRACTO-TECHNIK se vyznačuje zejména nekompromisní kvalitou a technickou rafinovaností až do posledního detailu. Naše vášeň pro optimální řešení jde ale ještě mnohem dál. Naše flexibilní systémy NODIG s dlouhou životností jsou konstruované pro maximálně mnohostranné použití a nejrůznější produkty, malé opotřebení a co možná největší spolehlivost při použití v praxi. Inovativní technická řešení a rozsáhlý výběr důmyslného příslušenství zaručují nejvyšší možnou produktivitu a maximální hospodárnost při pokládce potrubí.

Paleta našich výrobků zahrnuje kompletní spektrum bezvýkopové pokládky přívodního a odvodního potrubí včetně domovních přípojek.

Na následujících stranách se dozvíte, jak můžete své komplexní úkoly s našimi chytrými systémy NODIG zvládnout snadněji a rychleji.

ROZMANITÁ NABÍDKA VÝROBKŮ NODIG

GRUNDOMAT
ZEMNÍ RAKETY
GRUNDODRILL
HDD VRTACÍ SYSTÉMY S VÝPLACHEM
GRUNDOPIT
HDD MALÉ VRTACÍ SYSTÉMY S VÝPLACHEM
GRUNDOCORE
KORUNKOVÉ VRTACÍ STROJE

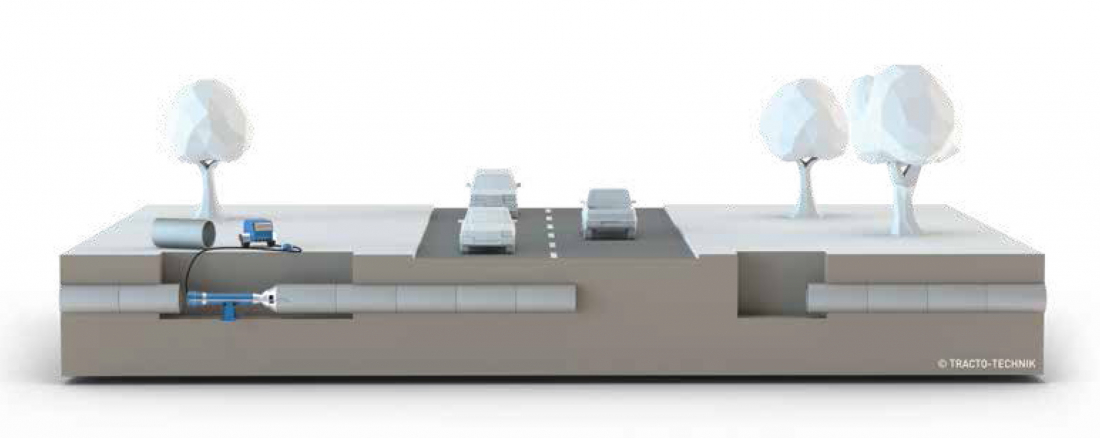

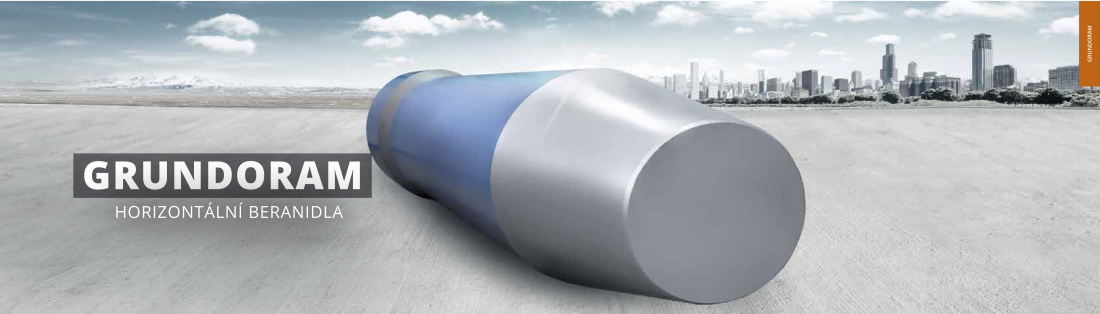

GRUNDORAM
DYNAMICKÁ POKLÁDKA A OBNOVA POTRUBÍ

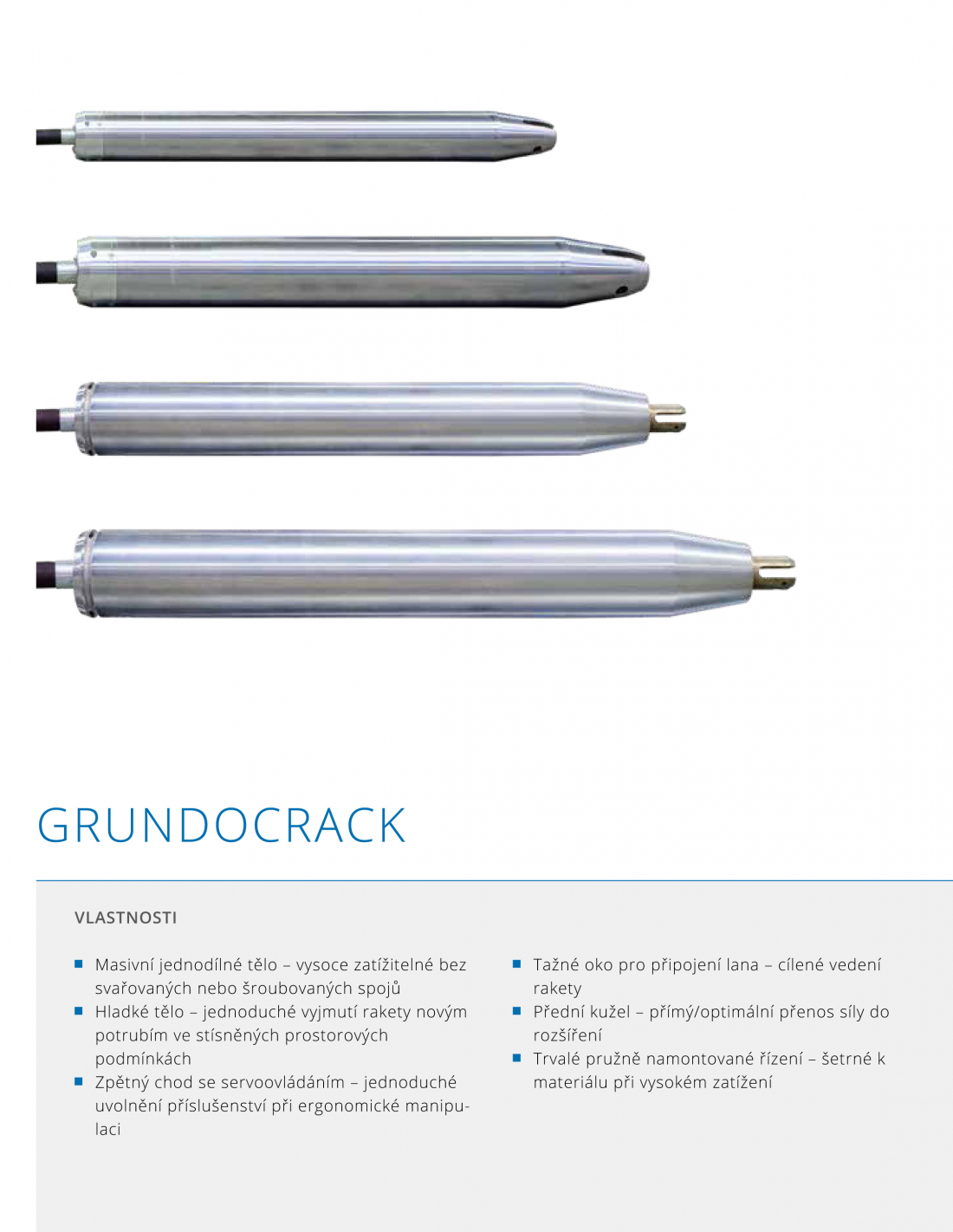

GRUNDOCRACK
Dynamické berstliningové systémy

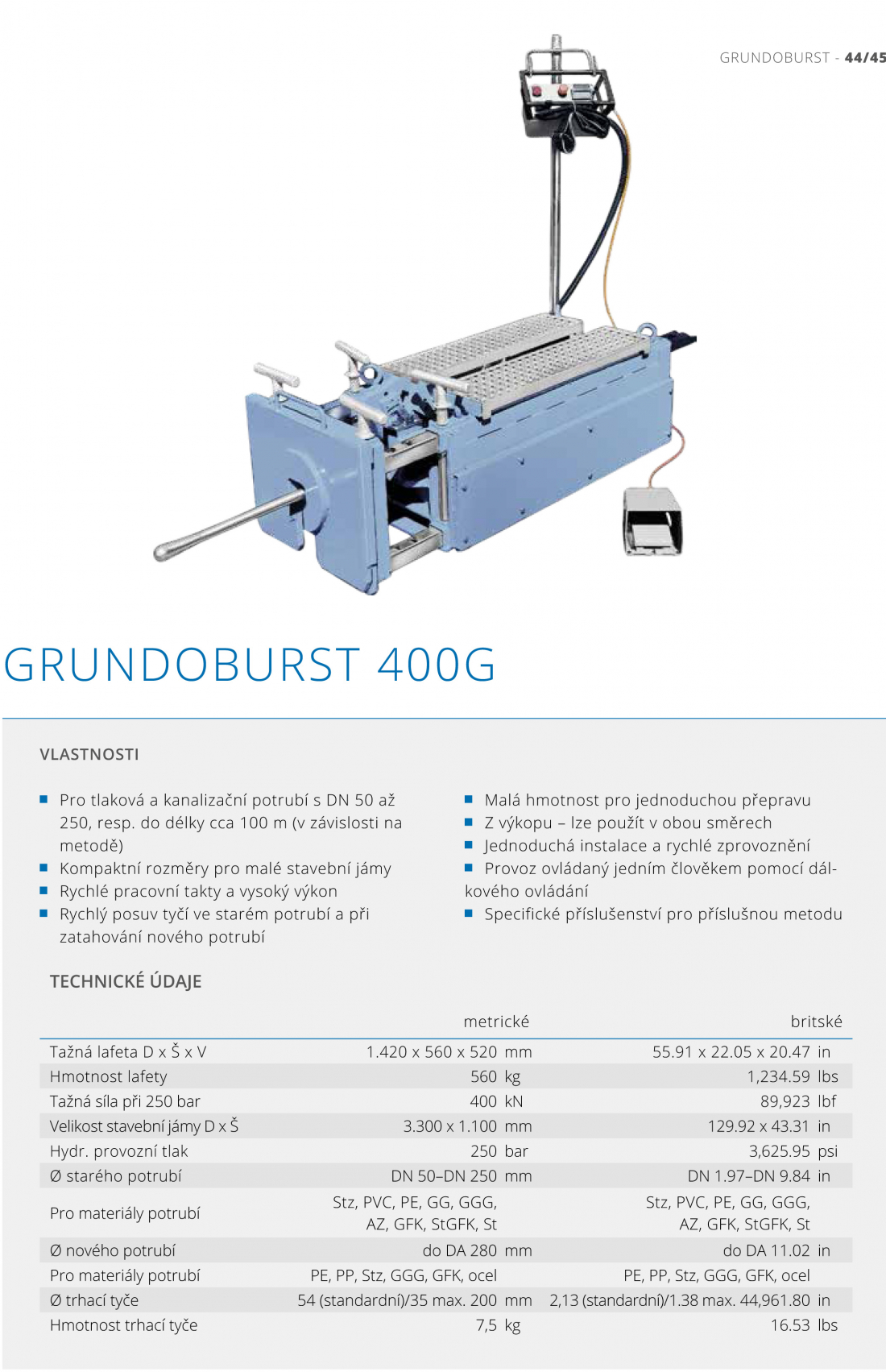

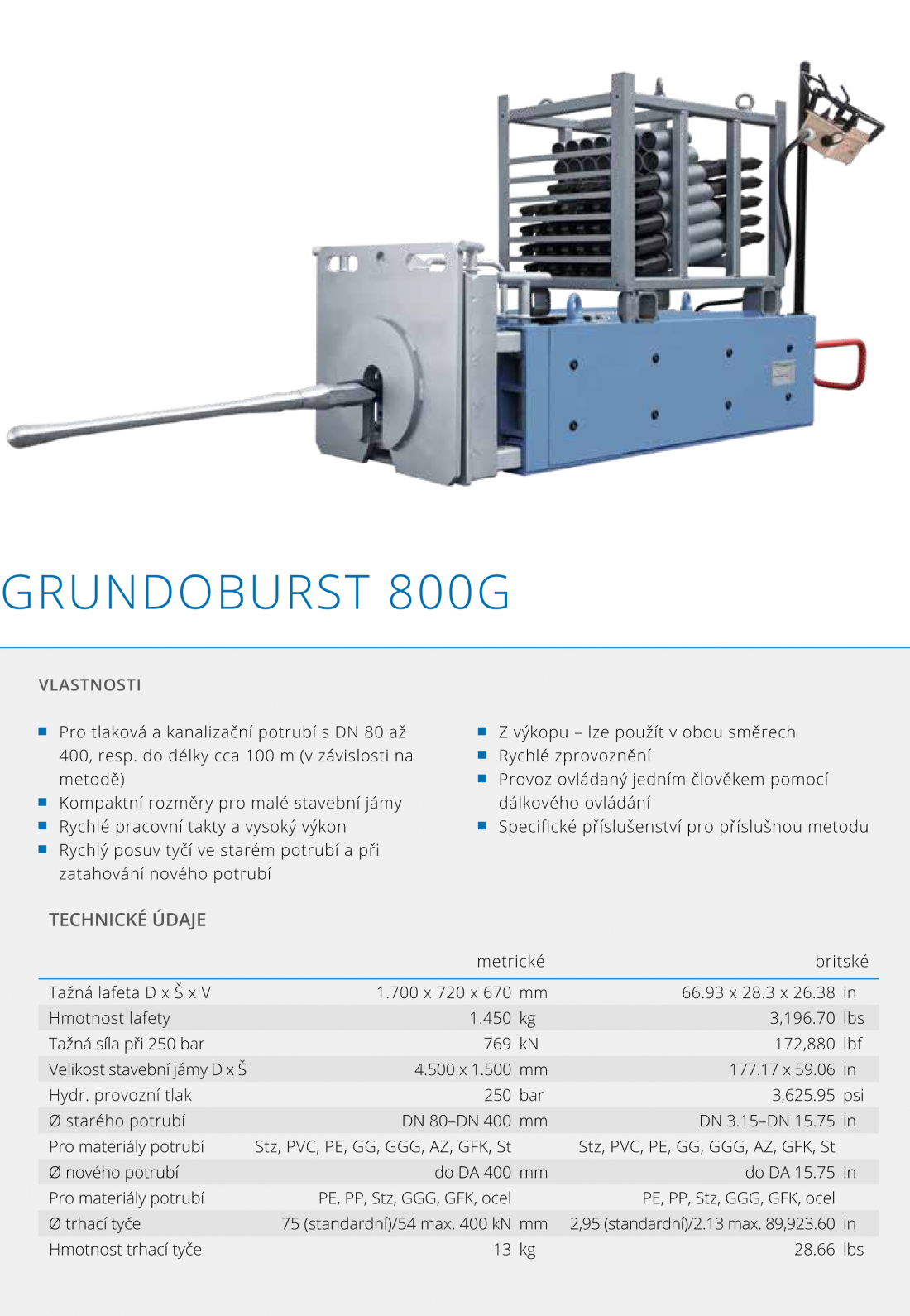

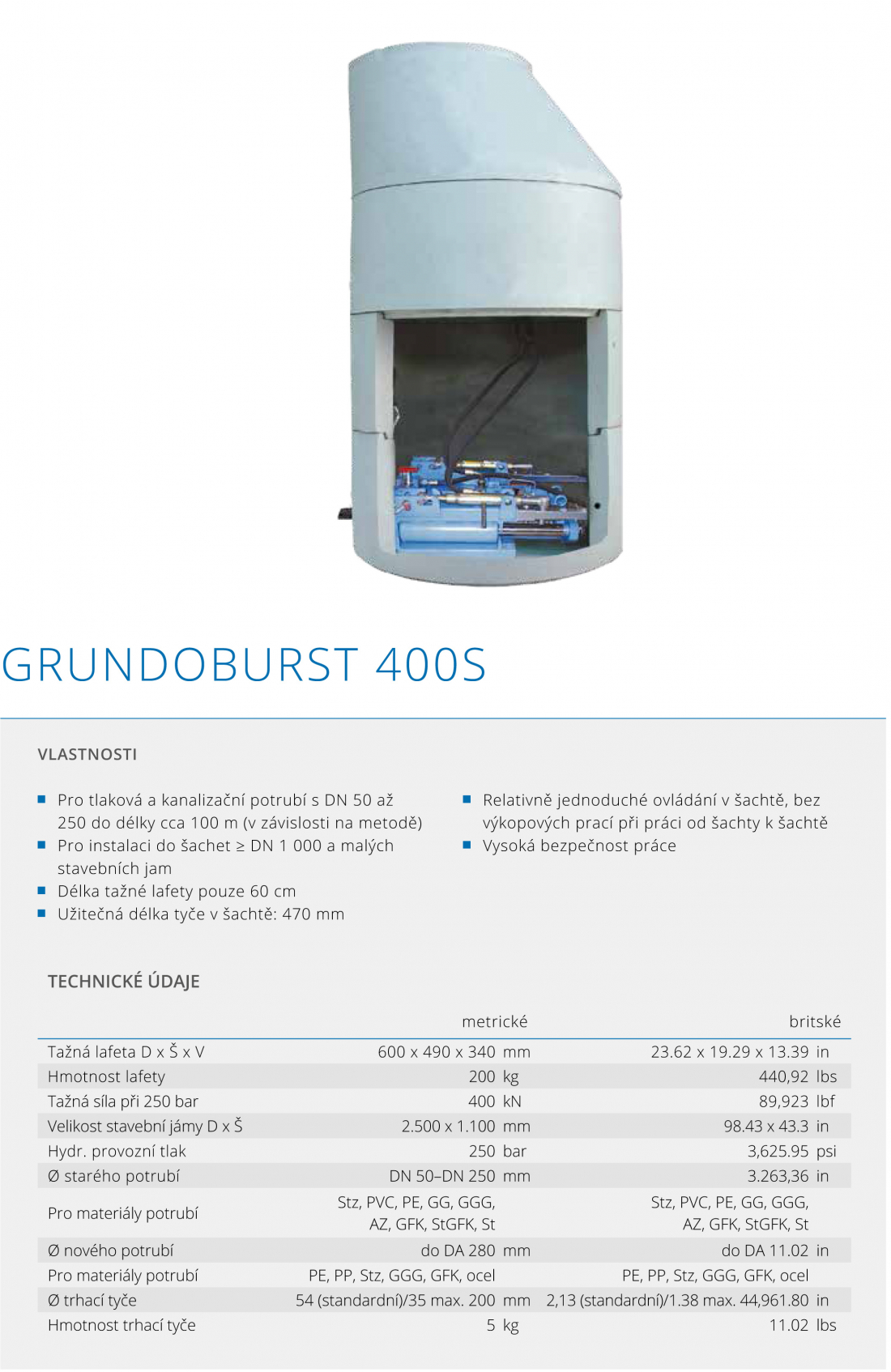

GRUNDOBURST
STATICKÉ berstliningové systémy
GRUNDOBORE
PROTLAČOVACÍ VRTACÍ ZAŘÍZENÍ
SLUŽBY

ZEMNÍ RAKETY

Grundomat - zemní rakety

GRUNDOMAT – NOVÁ GENERACE

GRUNDOMAT –  NOVÁ GENERACE

Pneumaticky poháněné zemní rakety pracují metodou roztlačování půdy. Při prorážení se půda roztlačuje do okolní zeminy a zhutňuje se. Tak vznikne v zemi prostor, do kterého se ihned nebo dodatečně zatahuje krátké potrubí s hladkými, nepřečnívajícími spojovacími hrdly, dlouhé potrubí do vnějšího průměru 160 z plastu (PE nebo PE-X) nebo kabely v závislosti na půdě o délce až 25 m. Pro provoz je nutný kompresor s provozním tlakem 6–7 bar.

Zemní rakety GRUNDOMAT jsou již déle než pět desetiletí symbolem přesné podzemní pokládky potrubí. Jejich přesnost zaručuje ražení dvoutaktní metodou. Při ní nejprve naráží píst na hlavu sekáče, který v prvním taktu vytvoří nejdříve otvor a přitom rozdrcuje překážky. Teprve v druhém taktu naráží na těleso a zatahuje se zavěšené potrubí. Tak se snadněji překonává odpor u špičky a tření pláště, díky čemuž GRUNDOMAT pracuje přesně i ve skalnaté půdě.

Optimalizovaná konstrukce nové generace GRUNDOMAT přesvědčí novými technickými řešeními, která ještě více prodlužují životnost, minimalizují čas a náklady na servis. Zachovaná zůstává také rozmanitost použití zemní rakety, nové volitelné možnosti, jako servořízení pro zařízení malé velikosti, zjednodušují manipulaci.

OBLASTI POUŽITÍ

• Domovní přípojky
• Křižování

ZVLÁŠTNÍ POUŽITÍ

• Beranění (od typu 130)
• Dynamická obnova potrubí (od typu 95)
• Vyrážení ocelových trubek
• Pilotování základů

Všechny zemní rakety lze obdržet také se stupňovitou hlavou.

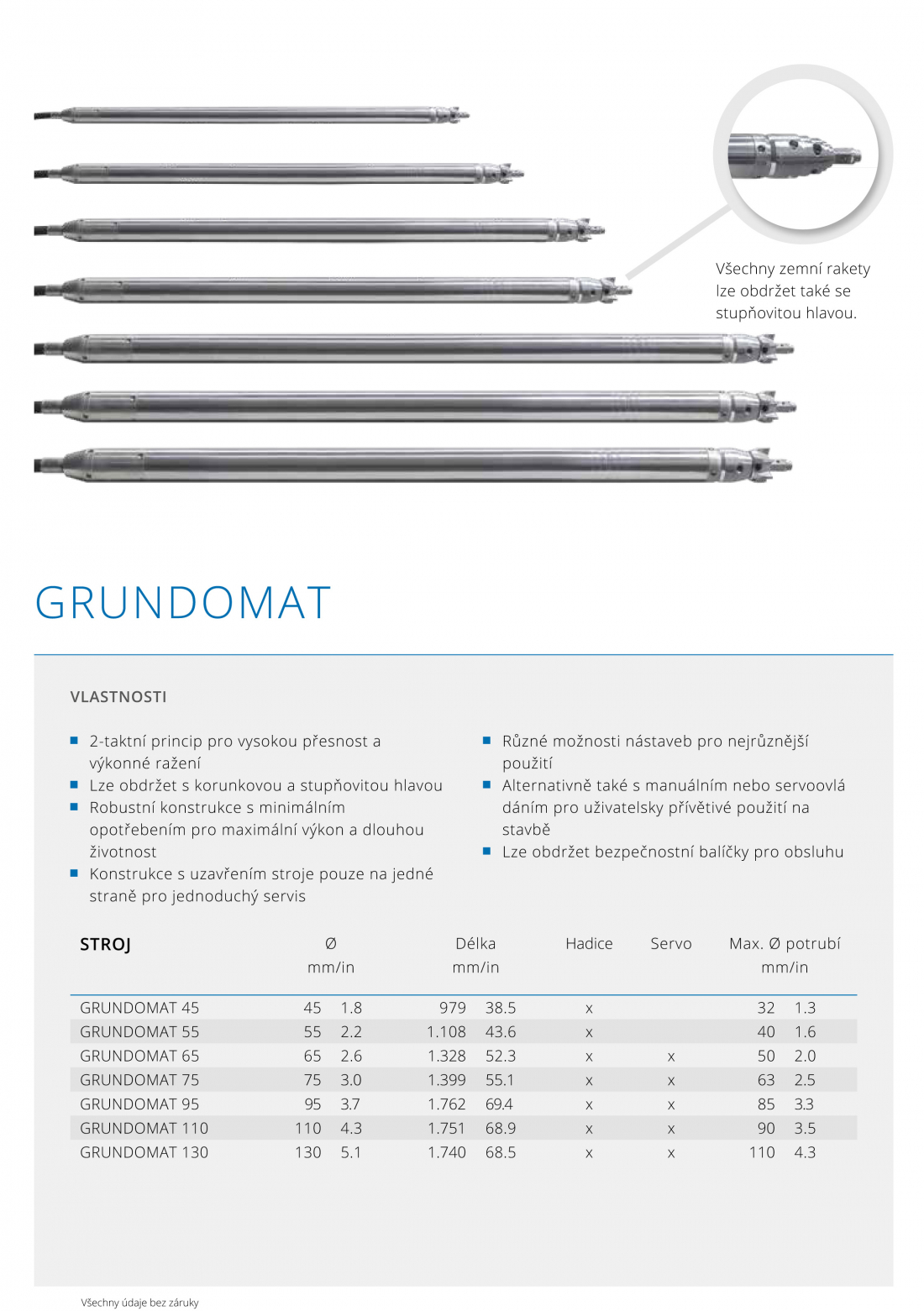

GRUNDOMAT

GRUNDOMAT

Vlastnosti

• 2taktní princip pro vysokou přesnost a výkonné ražení
• Lze obdržet s korunkovou a stupňovitou hlavou
• Robustní konstrukce s minimálním opotřebením pro maximální výkon a dlouhou životnost
• Konstrukce s uzavřením stroje pouze na jedné straně pro jednoduchý servis
• Různé možnosti nástaveb pro nejrůznější použití
• Alternativně také s manuálním nebo servoovládáním pro uživatelsky přívětivé použití na stavbě
• Lze obdržet bezpečnostní balíčky pro obsluhu

GRUNDOMAT KRÁTKÁ VERZE

GRUNDOMAT KRÁTKÁ VERZE

Vlastnosti

• Jako standardní verze
• Zkrácená konstrukční délka pro použití při stísněných prostorových podmínkách
• Mimořádně vhodné pro krátké vrty
• Menší hmotnost stroje pro snadnější manipulaci

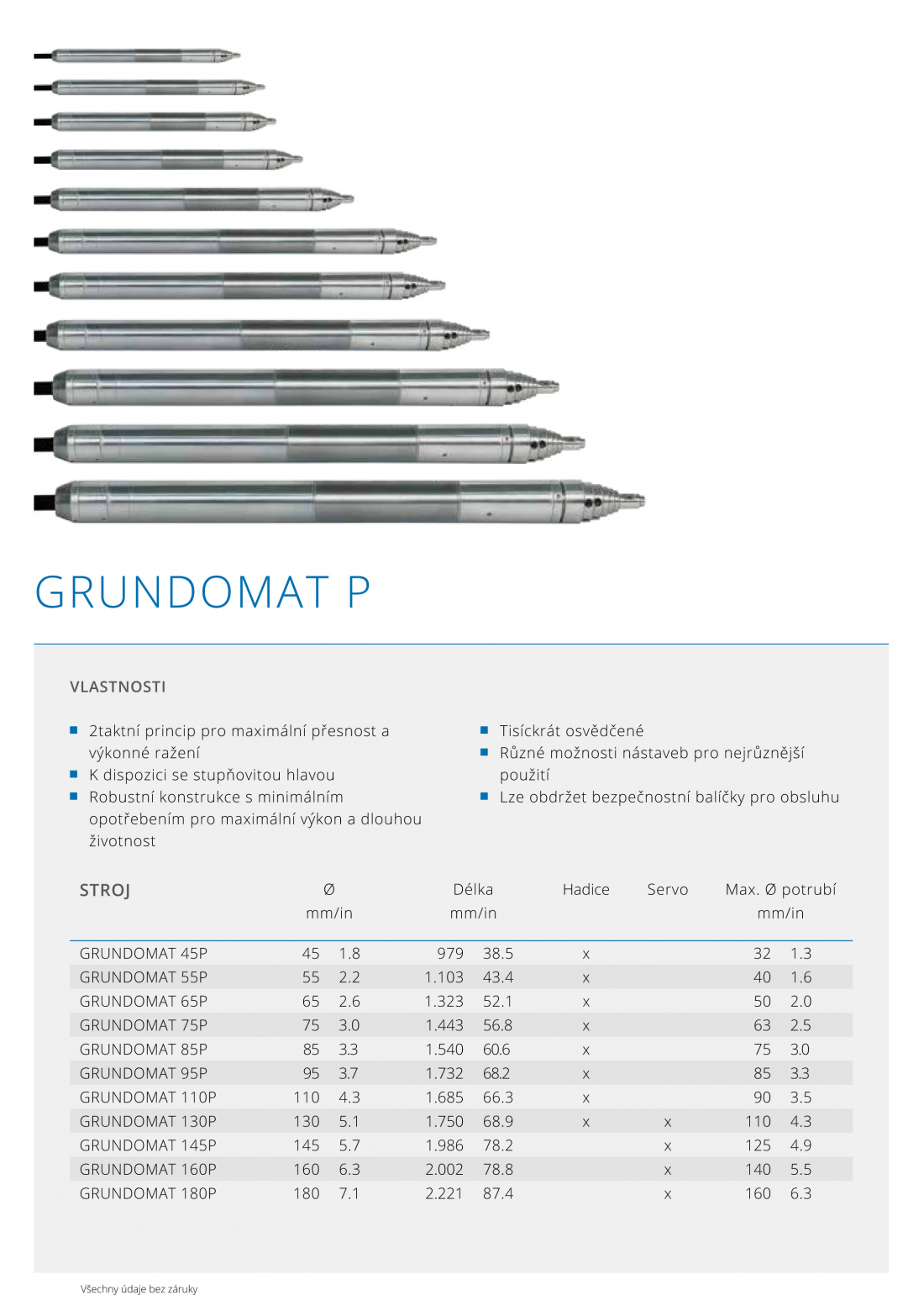

GRUNDOMAT P

GRUNDOMAT P

Vlastnosti

• 2taktní princip pro maximální přesnost a výkonné ražení
• K dispozici se stupňovitou hlavou
• Robustní konstrukce s minimálním opotřebením pro maximální výkon a dlouhou životnost
• Tisíckrát osvědčené
• Různé možnosti nástaveb pro nejrůznější použití
• Lze obdržet bezpečnostní balíčky pro obsluhu

GRUNDOMAT P KRÁTKÁ VERZE

GRUNDOMAT P KRÁTKÁ VERZE

Vlastnosti

• Jako standardní verze
• Zkrácená konstrukční délka pro použití při stísněných prostorových podmínkách
• Menší hmotnost stroje pro snadnější manipulaci

HDD vrtací zařízení s výplachem

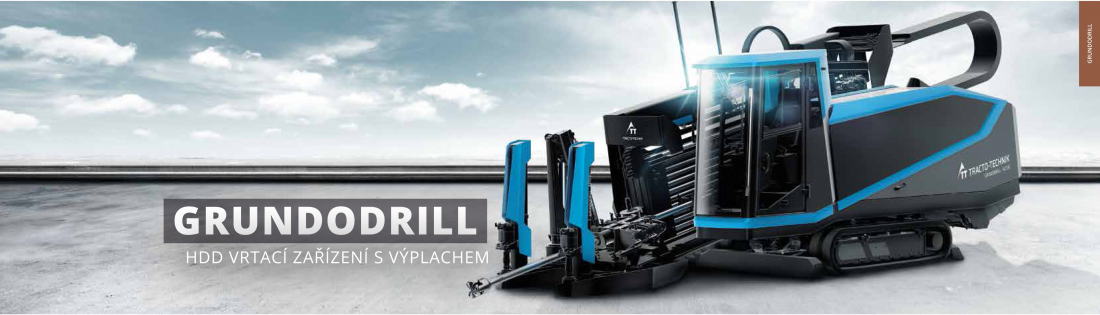

GRUNDODRILL – NOVÁ GENERACE

GRUNDODRILL – NOVÁ GENERACE

Průkopnická koncepce nové generace GRUNDODRILL umožňuje maximální flexibilitu a produktivitu v oblasti horizontálního vrtání s výplachem. Kompletní konstrukční řadu s šesti modely ve výkonových třídách od 6 do 28 tun lze používat buď jako Jet Condition System (JCS) v běžné půdě, nebo jako All Condition System (ACS) v komplexních geologických podmínkách a ve skále.

Modulární konstrukce a maximální počet volitelných možností uživateli dovolují nakonfigurovat si vrtací zařízení z tohoto stavebnicového systému zcela podle individuálních požadavků.
Díky progresivnímu spojení inovativní techniky a maximální digitalizace je to jednodušší, než si myslíte – neboli „simple & easy“, jak říkáme.

• Flexibilní stavebnicová koncepce
• Maximální počet volitelných možností
• Maximální produktivní výkon
• Vrtání do skály ve všech výkonových třídách
• Intuitivní koncepce ovládání
• Dálkově ovládané vrtání
• Digitální řešení

OBLASTI POUŽITÍ

• Křižování
• Podélná pokládka
• Pokládka chrániček
• Vrtání do skály

ZVLÁŠTNÍ POUŽITÍ

• Horizontální studny s pitnou vodou
• Zavlažování a drenáže
• Geotechnická použití
• A mnohé další

GRUNDODRILL JCS130

GRUNDODRILL JCS130

Vlastnosti

• JCS – Jet Condition System – pro vrtání do kyprých hornin
• Motor Cummins Tier 5, 100 kW
• Variabilní nastavení točivého momentu a otáček
• Plně automatický vrtací provoz vč. výměny tyčí a všech dalších vedlejších činností
• Komfortní kabina pro obsluhu*1 vč. komfortního sedadla Grammer (s pneumatickým odpružením*1), centrální zamykání, elektronický imobilizér, topení, klimatizace*1 nebo automatická klimatizace*1, rádio, hands-free zařízení, chladicí držák na láhve
• Součástí jsou výkonná VT čerpadla na bentonit – dostatečné čerpací množství při maximálním tlaku pro nejvyšší produktivitu
• Inovativní a intuitivní koncepce ovládání, bezdrátové dálkové ovládání pro dálkově řízené vrtání*1
• Kompatibilní se všemi digitálními řešeními od společnosti TRACTO-TECHNIK
• Četné další volitelné možnosti

GRUNDODRILL ACS 130

GRUNDODRILL ACS 130

Vlastnosti

• ACS – ALL CONDITION SYSTEM – pro vrtání ve všech geologických podmínkách vč. pevných hornin/skály
• Motor Cummins Tier 5, 115 kW
• Volitelně lze použít s duálními vrtacími tyčemi EL-D80 nebo s tyčemi EL-D67 JET
• Variabilní nastavení točivého momentu a otáček
• Plně automatický vrtací provoz vč. výměny tyčí a všech dalších vedlejších činností
• Komfortní kabina pro obsluhu*1 vč. komfortního sedadla Grammer (s pneumatickým odpružením*1), centrální zamykání, elektronický imobilizér, topení, klimatizace*1 nebo automatická klimatizace*1, rádio, hands-free zařízení, chladicí držák na láhve
• Součástí jsou výkonná VT čerpadla na bentonit – dostatečné čerpací množství při maximálním tlaku pro nejvyšší produktivitu
• Inovativní a intuitivní koncepce ovládání, bezdrátové dálkové ovládání pro dálkově řízené vrtání*1
• Kompatibilní se všemi digitálními řešeními od společnosti TRACTO-TECHNIK
• K dispozici četné další volitelné možnosti

Digitální řešení

Digitální řešení

INTELIGENTNÍ DIGITÁLNÍ PROPOJENÍ

360° DIGITÁLNÍ ŘEŠENÍ
360° znamená kompletní digitální řešení, která vám díky inteligentnímu propojení umožňují snadněji a rychleji zvládnout komplexní úkoly. Naše cloudová softwarová řešení pro techniku HDD vrtání s výplachem v budoucnu centrálně propojí plánování, realizaci,
vyúčtování, dokumentaci a servis. S nimi budete své stroje využívat ještě efektivněji a s větším ziskem – pohodlně prostřednictvím počítače,
chytrého telefonu nebo tabletu.

Začátek je díky modulární platformě rychlý a jednoduchý, použití je intuitivní. První moduly tohoto 360° zážitku jsou Cockpit a QuickPath pro techniku HDD vrtání s výplachem a dále přesně uzpůsobený e-shop pro objednávání příslušenství a náhradních dílů.

COCKPIT POSKYTUJE KOMPLETNÍ PŘEHLED

Cockpit centrálně eviduje všechny relevantní údaje výkonu a spotřeby vašich vrtacích strojů GRUNDODRILL, které si lze rychle zobrazit. Díky maximální transparentnosti údajů můžete individuálně kontrolovat a zvyšovat produktivitu svých vrtacích strojů
• Efektivní management strojového parku HDD
• Rychlejší plánování, kontrola a koordinace
• staveb HDD
• Zjišťování potenciálů pro úsporu díky porovnávání údajů
• Udržování hodnoty HDD stroje díky optimálnímu servisu

QUICKPATH PRO PLÁNOVÁNÍ CÍLE

QuickPath vám umožňuje automatické a rychlé plánování optimální trasy vrtání. Tento inteligentní software představuje optimalizační nástroj pro plánování trasy, který vypočítá nejkratší trasu a spolehlivě přitom zohledňuje důležité faktory a limitující parametry.
• Efektivní plánování a rychlá kontrola realizovatelnosti trasy vrtání
• Výpočet optimální trasy vrtání díky inteligentnímu algoritmu
• Realistické výsledky díky trojrozměrnému výpočtu a plánování

KLIKNOUT A KOUPIT V E-SHOPU

Pro jednoduché a rychlé objednávání příslušenství a náhradních dílů pro naši techniku NODIG je zde náš přesně přizpůsobený e-shop. Díky inteligentnímu propojení je objednací proces transparentní a riziko nesprávného objednání je omezené na minimum. Součástí je branding shop, kde si můžete zároveň objednat naše oblíbené reklamní zboží s logem krtka. Rovněž
rychle a transparentně

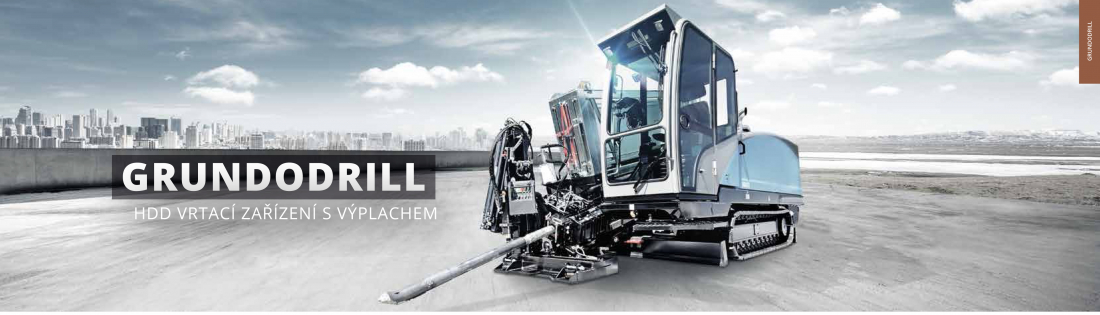

HDD VRTACÍ ZAŘÍZENÍ S VÝPLACHEM

HDD VRTACÍ ZAŘÍZENÍ S VÝPLACHEM

GRUNDODRILL INTELIGENTNÍ A ENERGICKÝ

GRUNDODRILL INTELIGENTNÍ A ENERGICKÝ

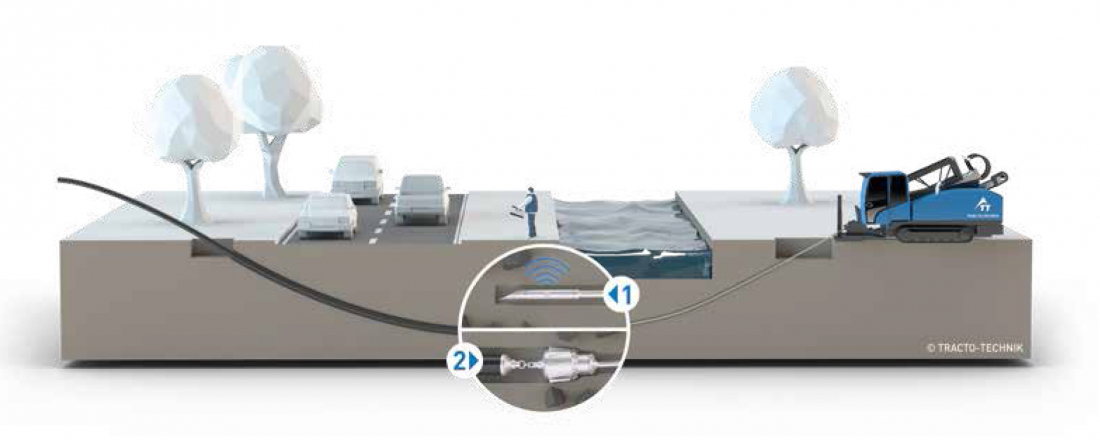

Při horizontálním vrtání s výplachem se pomocí řízeného HDD vrtacího zařízení s výplachem GRUNDODRILL nejprve vytvoří pomocí řízené vrtací hlavy pilotní vrt podél flexibilně naplánované trasy vrtání. Při vytahování vrtací tyče zpátky se vyvrtaný otvor zvětší pomocí rozšiřovací hlavy a do trasy se zatáhne zavěšené potrubí. Tak lze provádět podélnou pokládku, křižování a podzemní křižování vodních toků a všech ostatních komunikací, i ve skalnaté půdě.

Důležitým příspěvkem k úspěšnému provedení stavby je výplach vrtu směsí vody a jílového minerálu bentonitu. Napomáhá při odstraňování zeminy, vyplavuje vrtnou drť, stabilizuje vyvrtaný kanál a snižuje tření pláště zatahovaného potrubí.
Spektrum použití zahrnuje veškeré pokládky potrubí v rámci zásobování plynem, dálkového vytápění a zásobování pitnou vodou, pokládku tlakového kanalizačního potrubí a chrániček pro optické kabely, telekomunikaci, elektromobilitu a větrnou energii. Další inovativní použití vrtacích zařízení s výplachem GRUNDODRILL představuje budování drenáží a studní a dále geotechnika.

OBLASTI POUŽITÍ

• Křižování
• Podélná pokládka
• Pokládka chrániček
• Vrtání do skály

ZVLÁŠTNÍ POUŽITÍ

• Horizontální studny s pitnou vodou
• Zavlažování a drenáže
• Geotechnická použití
• A mnohé další

GRUNDODRILL 4X

GRUNDODRILL 4X

Vlastnosti

• Naftový motor Kubota s výkonem pohonu 28 kW
• Řídicí stanoviště s přehledným ovládacím pultem
• 1 multifunkční joystick
• Typ vrtacích tyčí: 4X
• Hydraulický ukotvovací vrtací stroj otočný do tří poloh
• Dálkové ovládání
• Zásobník tyčí s 32 tyčemi pro 48 m
• Opěrný štít, pogumovaný ocelový pásový podvozek
• Pohon posuvu řemenem a pastorkem

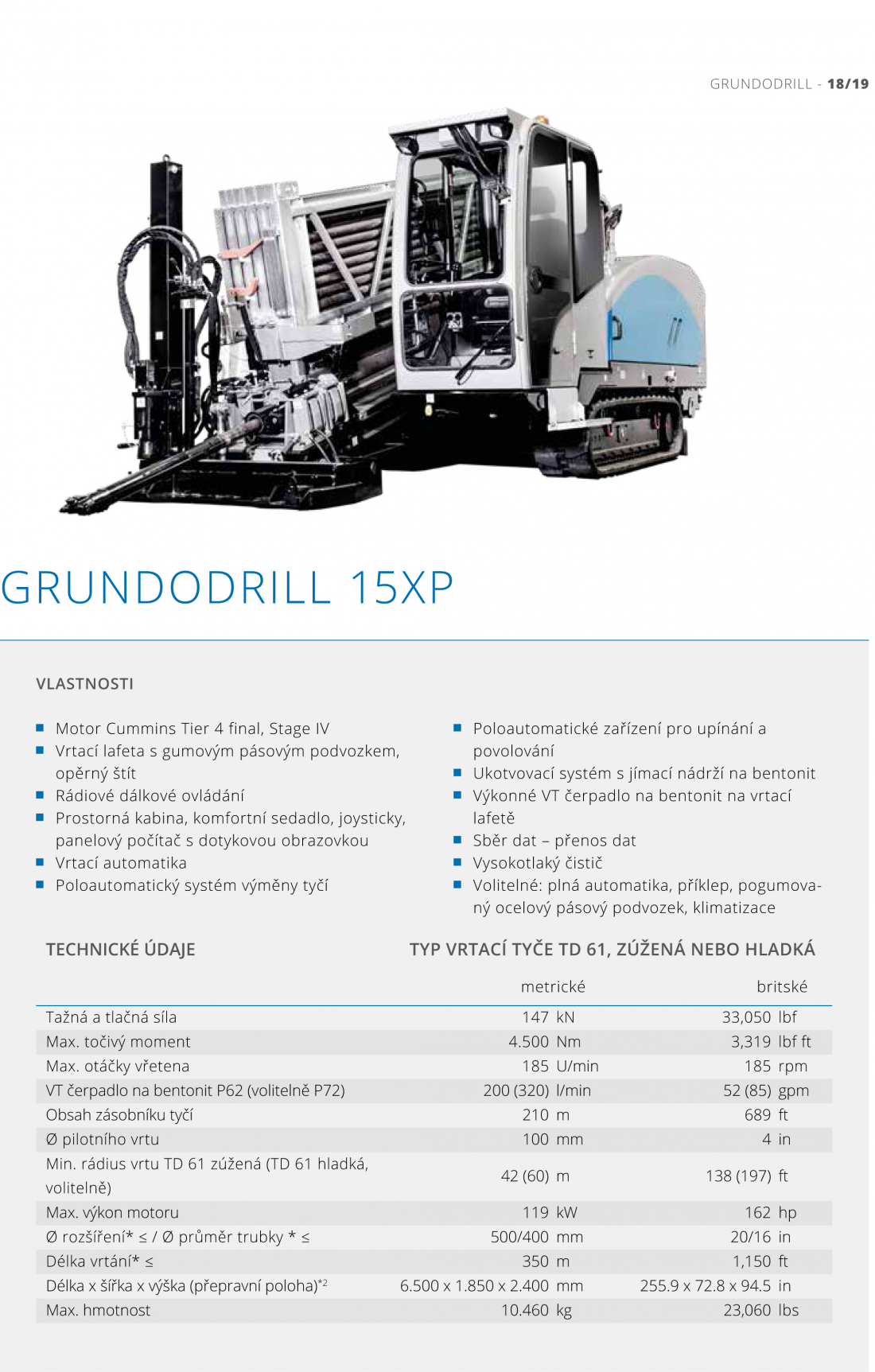

GRUNDODRILL 15XP

GRUNDODRILL 15XP

Vlastnosti

• Motor Cummins Tier 4 final, Stage IV
• Vrtací lafeta s gumovým pásovým podvozkem, opěrný štít
• Rádiové dálkové ovládání
• Prostorná kabina, komfortní sedadlo, joysticky, panelový počítač s dotykovou obrazovkou
• Vrtací automatika
• Poloautomatický systém výměny tyčí
• Poloautomatické zařízení pro upínání a povolování
• Ukotvovací systém s jímací nádrží na bentonit
• Výkonné VT čerpadlo na bentonit na vrtací lafetě
• Sběr dat – přenos dat
• Vysokotlaký čistič
• Volitelné: plná automatika, příklep, pogumovaný ocelový pásový podvozek, klimatizace

GRUNDODRILL 15XPT

GRUNDODRILL 15XPT

Vlastnosti

• Motor Cummins Tier 4 final, Stage IV
• Vrtací lafeta s gumovým pásovým podvozkem, opěrný štít
• Rádiové dálkové ovládání
• Prostorná kabina, komfortní sedadlo, joysticky, panelový počítač s dotykovou obrazovkou
• Vrtací automatika
• Poloautomatický systém výměny tyčí
• Poloautomatické zařízení pro upínání a povolování
• Ukotvovací systém s jímací nádrží na bentonit
• Výkonné VT čerpadlo na bentonit na vrtací lafetě
• Sběr dat – přenos dat
• Vysokotlaký čistič
• Volitelné: plná automatika, příklep, pogumovaný ocelový pásový podvozek, klimatizace

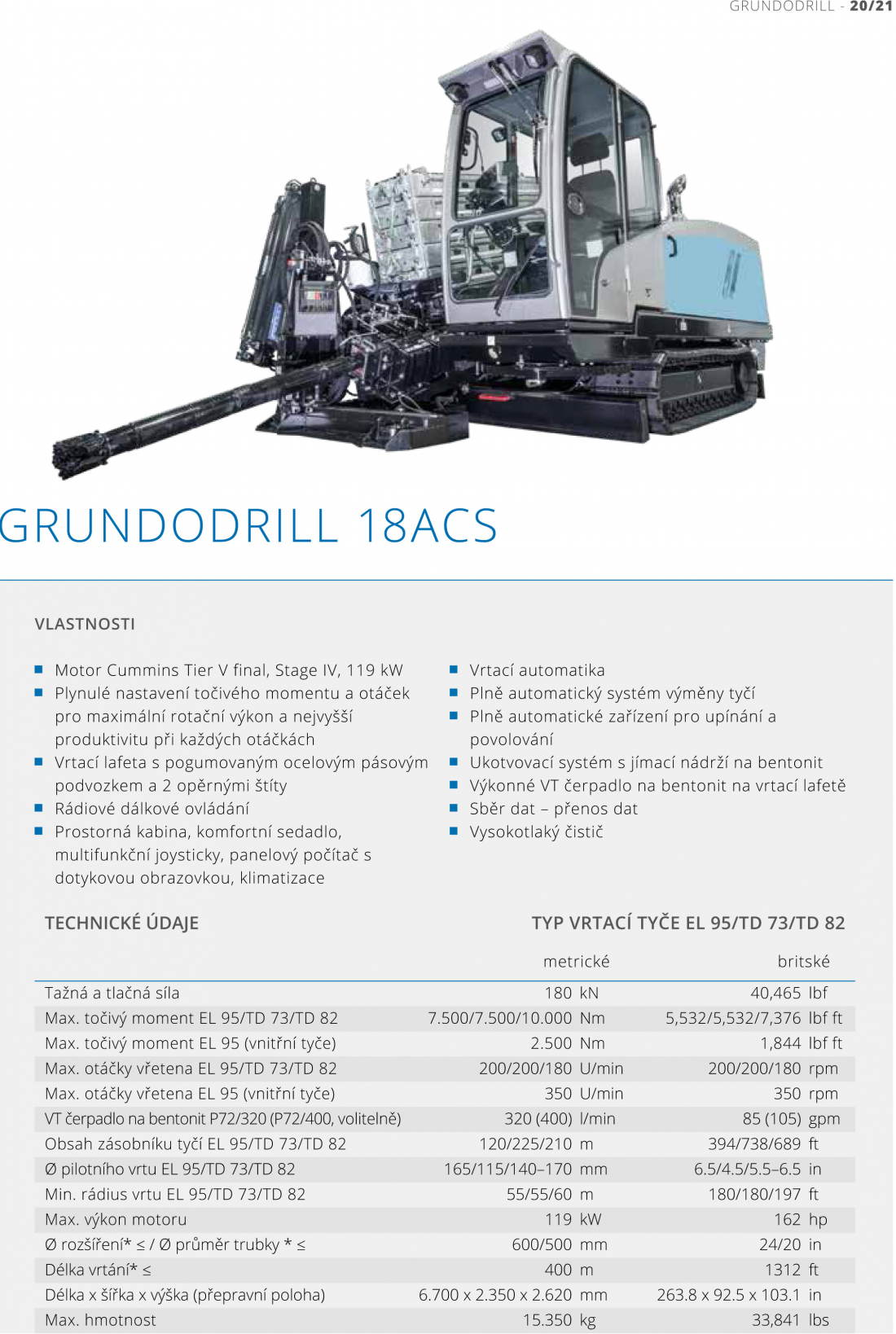

GRUNDODRILL 18ACS

GRUNDODRILL 18ACS

Vlastnosti

• Motor Cummins Tier V final, Stage IV, 119 kW
• Plynulé nastavení točivého momentu a otáček pro maximální rotační výkon a nejvyšší produktivitu při každých otáčkách
• Vrtací lafeta s pogumovaným ocelovým pásovým podvozkem a 2 opěrnými štíty
• Rádiové dálkové ovládání
• Prostorná kabina, komfortní sedadlo, multifunkční joysticky, panelový počítač s dotykovou obrazovkou, klimatizace
• Vrtací automatika
• Plně automatický systém výměny tyčí
• Plně automatické zařízení pro upínání a povolování
• Ukotvovací systém s jímací nádrží na bentonit
• Výkonné VT čerpadlo na bentonit na vrtací lafetě
• Sběr dat – přenos dat
• Vysokotlaký čistič

GRUNDODRILL 18N

GRUNDODRILL 18N

• Motor Cummins Tier V, 224 kW
• Plynulé nastavení točivého momentu a otáček pro maximální rotační výkon a nejvyšší produktivitu při každých otáčkách (volitelně)
• Vrtací lafeta s pogumovaným ocelovým pásovým podvozkem a 2 opěrnými štíty
• Rádiové dálkové ovládání
• Prostorná kabina, komfortní sedadlo, multifunkční joysticky, panelový počítač s dotykovou obrazovkou, klimatizace
• Vrtací automatika
• Plně automatický systém výměny tyčí
• Plně automatické zařízení pro upínání a povolování
• Ukotvovací systém
• Výkonné VT čerpadlo na bentonit na vrtací lafetě
• Sběr dat – přenos dat
• Vysokotlaký čistič

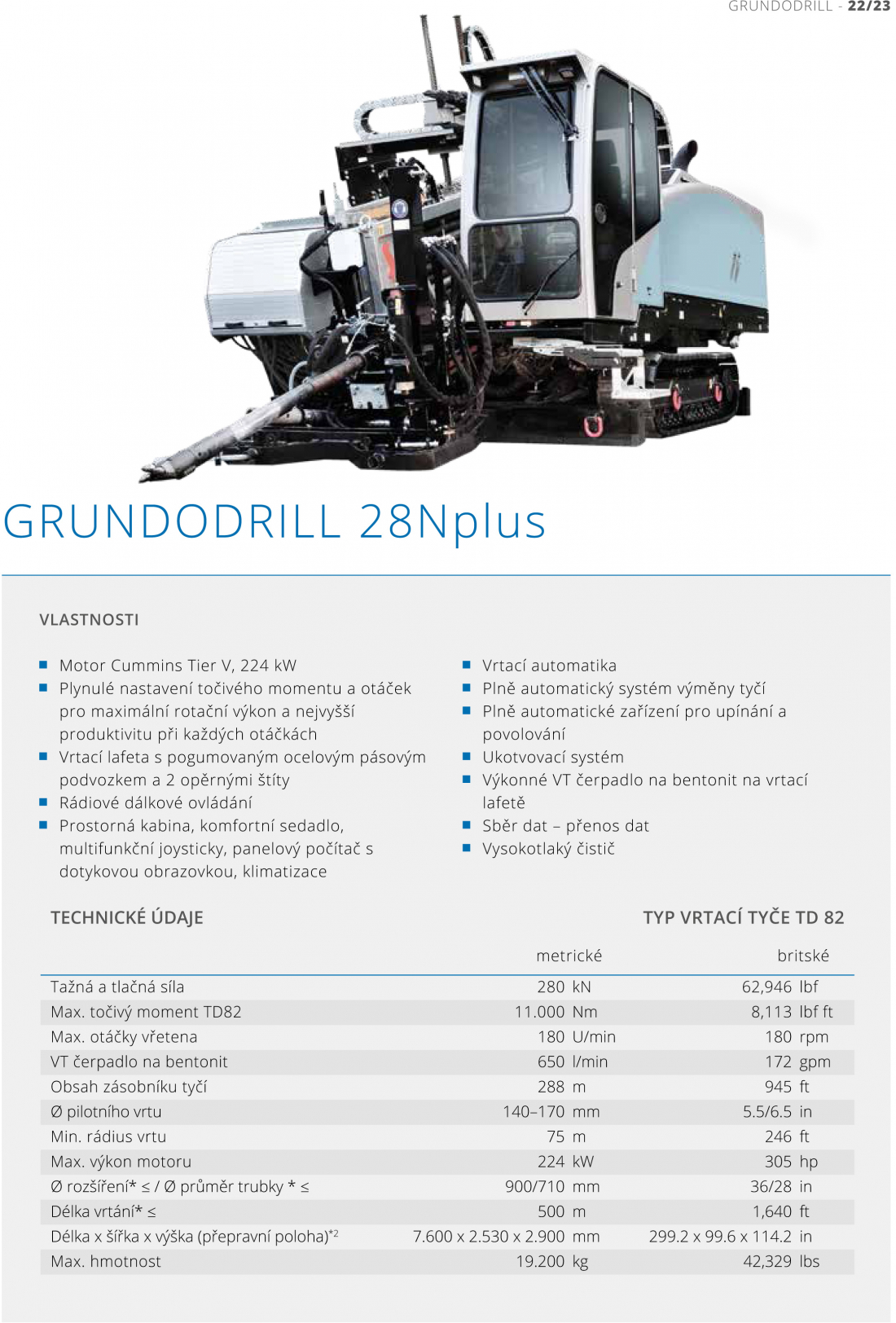

GRUNDODRILL 28Nplus

GRUNDODRILL 28Nplus

Vlastnosti

• Motor Cummins Tier V, 224 kW
• Plynulé nastavení točivého momentu a otáček pro maximální rotační výkon a nejvyšší produktivitu při každých otáčkách
• Vrtací lafeta s pogumovaným ocelovým pásovým podvozkem a 2 opěrnými štíty
• Rádiové dálkové ovládání
• Prostorná kabina, komfortní sedadlo, multifunkční joysticky, panelový počítač s dotykovou obrazovkou, klimatizace
• Vrtací automatika
• Plně automatický systém výměny tyčí
• Plně automatické zařízení pro upínání a povolování
• Ukotvovací systém
• Výkonné VT čerpadlo na bentonit na vrtací lafetě
• Sběr dat – přenos dat
• Vysokotlaký čistič

MALÉ HDD VRTACÍ STROJE S VÝPLACHEM

MALÉ HDD VRTACÍ STROJE S VÝPLACHEM

GRUNDOPIT – MINIMÁLNĚ INVAZIVNÍ VRTÁNÍ

GRUNDOPIT – MINIMÁLNĚ INVAZIVNÍ VRTÁNÍ

U vrtacích strojů GRUNDOPIT se jedná o malé vrtací stroje s výplachem s jednoduchou manipulací, pomocí kterých lze rychle a hospodárně zhotovovat domovní přípojky pro plyn, vodu, elektrický proud, FTTH a kanalizaci. V případě vrtů až do budovy se zdivo utěsní bez otvoru před domovní zdí pomocí stěnové průchodky.

Kromě domovních přípojek lze s malými vrtacími stroji s výplachem GRUNDOPIT provádět také podélné pokládky až do délky 100 m. V závislosti na půdě se používá výplach směsí vody a polymerů nebo bentonitový výplach. V závislosti na druhu vrtání, průměru potrubí, druhu půdy, délky vrtání a komplikovanosti lze zvolit mezi verzí s vysokým výkonem, pro šachtu nebo keyhole.

Mimořádně šetrnou variantu řízeného vrtání představuje minimálně invazivní metoda „keyhole“ se strojem GRUNDOPIT KS50, při které se domovní přípojky od hlavního vedení pokládají z minimální možné kruhové stavební jámy (keyhole o Ø 65 cm) přímo do domu nebo do malé montážní jámy před domem. Všechny připojovací práce se provádějí nad zemí a minimální otvor (keyhole) se poté znovu uzavře pomocí vyjmutého vyvrtaného jádra bez nákladů na asfaltování a následných škod.

OBLASTI POUŽITÍ

• Domovní přípojky
• Datové kabely, zásobovací a odpadní potrubí
• Vrty až do budovy

ZVLÁŠTNÍ POUŽITÍ

• Vrtání ze šachet od Ø 1 m
• Vrtání z minimálního otvoru od Ø 650 mm

GRUNDOPIT PS60

GRUNDOPIT PS60

Vlastnosti

• Dvoustupňová rotace
• Hydraulická čelist
• Užitečná délka tyče 750 mm při délce lafety pouze 1 370 mm
• Posuv pomocí válcového pohonu
• Výklopný ovládací pult
• Hydraulické ukotvení ve stavební jámě
• Připojení hydraulických hadic přímo k lafetě
• Rotační pohon s bajonetovým uzávěrem tyčí (výměna jednotlivých opotřebených dílů)
• Naklonění rotačního pohonu při výměně tyčí
• Odklápěcí čelist

GRUNDOPIT KS50

GRUNDOPIT KS50

Vlastnosti

• Vrtání z nejmenší kruhové stavební jámy, keyhole o Ø 650 mm, nebo z úzkého výkopu
• Minimální výkopové práce – méně už jich být nemůže
• Řízené vrtání s nepřetržitou lokalizací
• Jednoduché ovládání pomocí vrtací automatiky a komfortního ovládacího panelu
• Lze vrtat přímo do sklepa – na soukromém pozemku nejsou nutné výkopy
• Ekologický a šetrný způsob stavby

KORUNKOVÉ VRTACÍ STROJE

KORUNKOVÉ VRTACÍ STROJE

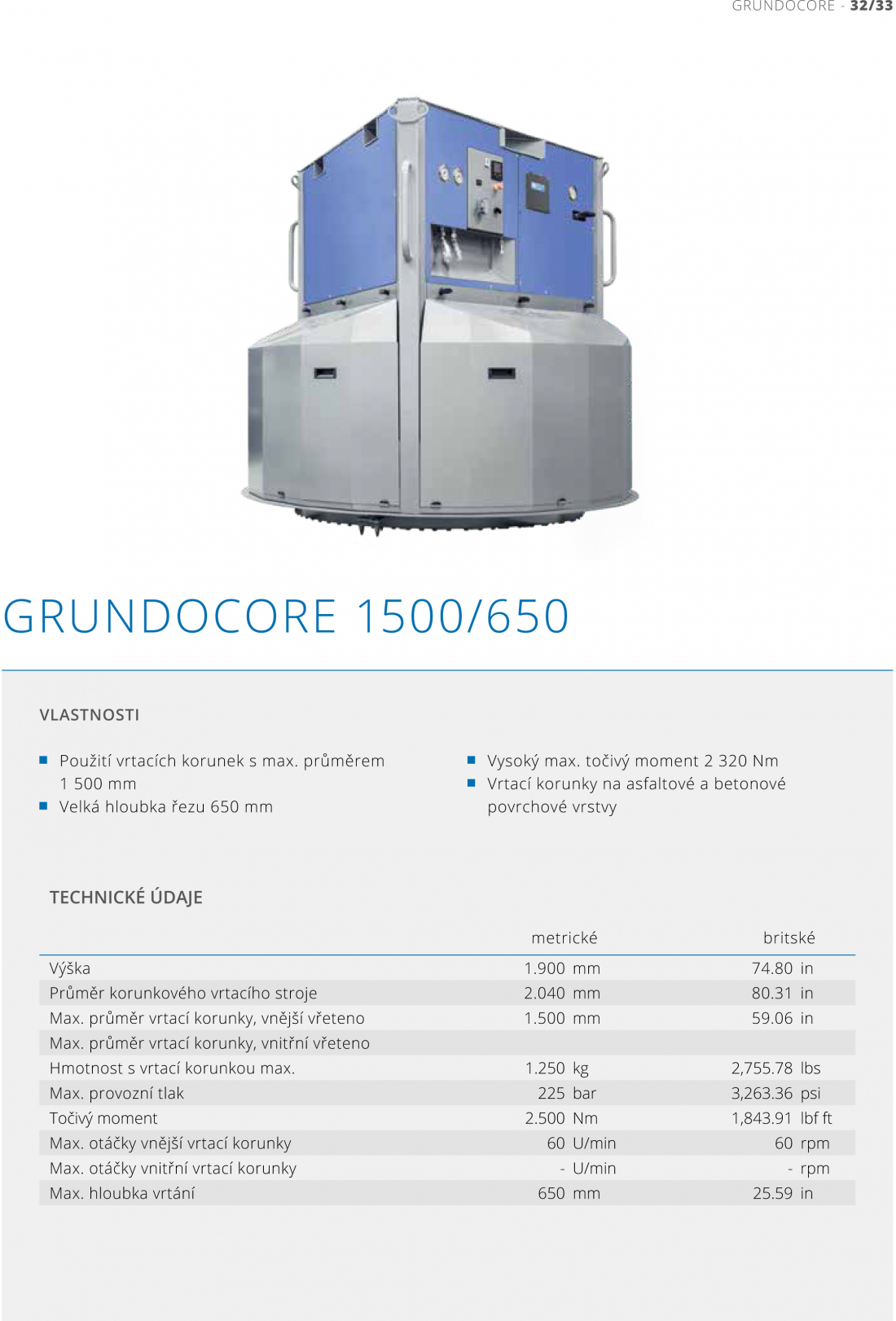

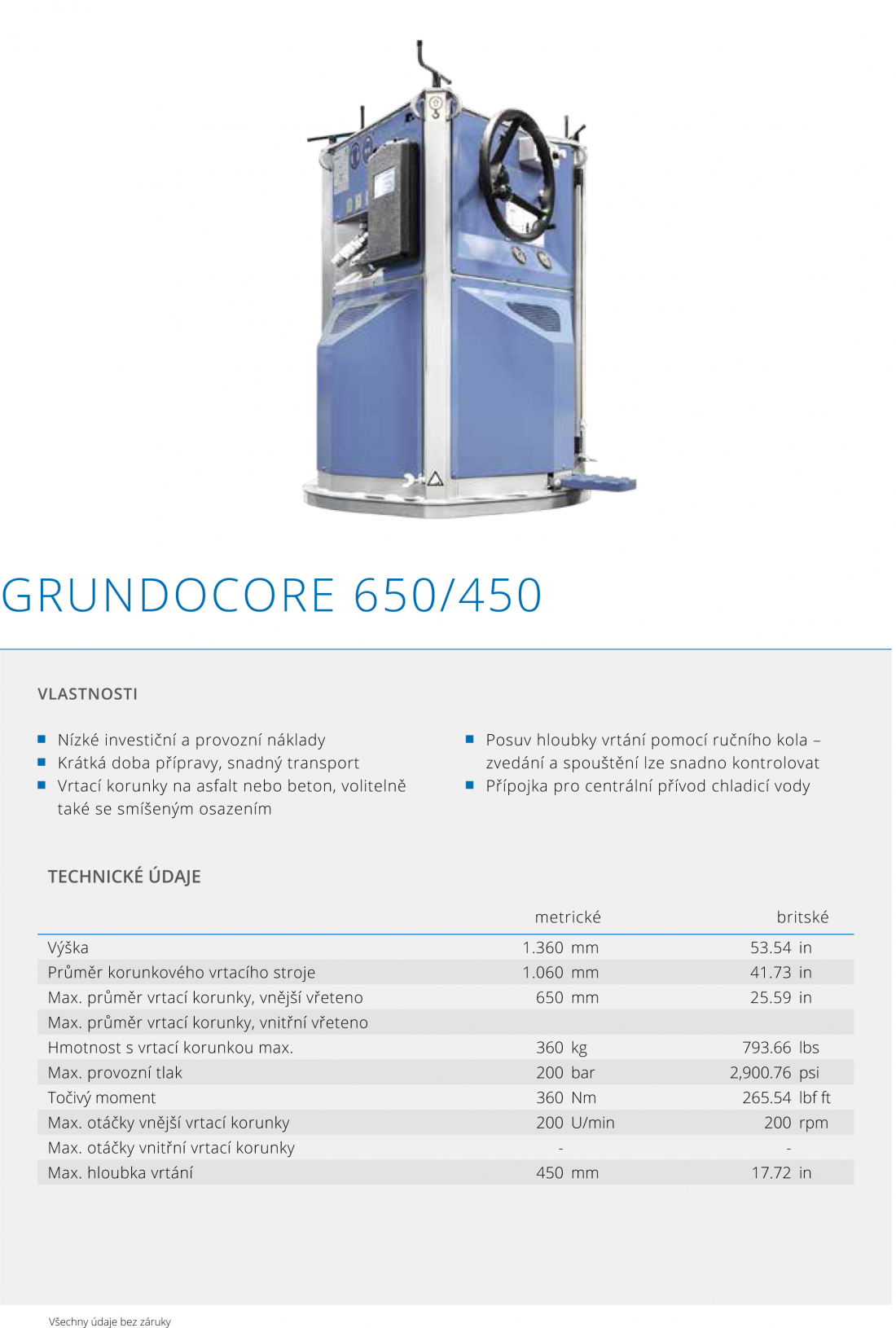

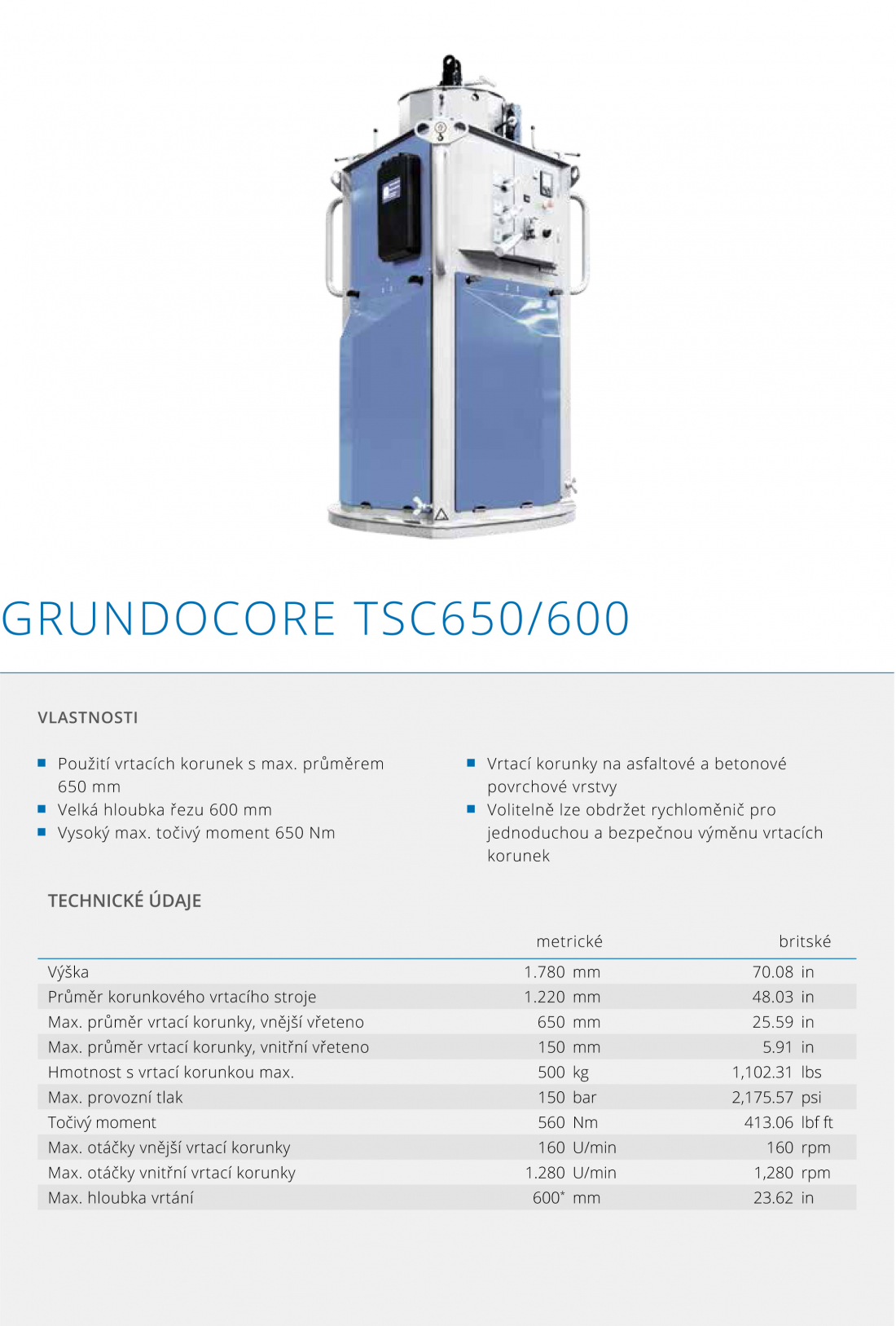

GRUNDOCORE ‒ Pro perfektní stavební jámu

GRUNDOCORE ‒ Pro perfektní stavební jámu

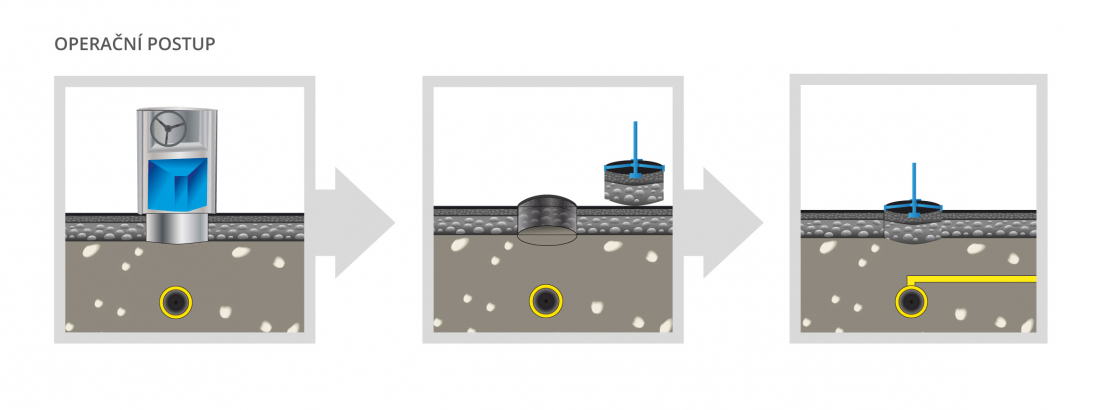

Kruhové stavební jámy umožňují rychlý a mimořádně šetrný přístup k podzemní infrastruktuře bez klasických výkopových prací. Důležitou výhodou kruhové stavební jámy oproti běžné hranaté stavební jámě je dlouhodobá pevnost po opětovném uzavření.

Pro vytvoření těchto kruhových stavebních jam se pomocí vrtacích strojů s jádrovými korunkami GRUNDOCORE provede do povrchu z asfaltu, betonu nebo železobetonu kruhový výřez. Jádro se čistě vyřízne a později ho lze znovu přesně vsadit zpět, takže je povrch znovu trvale obnovený. Tímto způsobem lze vytvářet minimálně invazivní otvory (keyhole) a vytvářet tak dokonce pochozí kruhové stavební jámy.

• Konceptuální řešení pro bezvýkopovou novou pokládku a obnovu vodovodního, plynového, elektrického a datového vedení v oblasti domovních přípojek.
• Menší poškození povrchu a nižší následné náklady ve srovnání s běžnou hranatou stavební jámou.
• Bezpečnější a produktivnější povrchové práce s menším objemem.
• Pro montážní práce v minimálním otvoru (keyhole) je k dispozici množství speciálních teleskopických nástrojů.

OBLASTI POUŽITÍ

• Vytváření minimálních otvorů (keyhole)
• Vytváření pochozích stavebních jam
• Servisní práce a opravy
• Startovací/cílová jáma při nové pokládce potrubí

GRUNDOCORE 650/450

GRUNDOCORE 650/450

Vlastnosti

• Nízké investiční a provozní náklady
• Krátká doba přípravy, snadný transport
• Vrtací korunky na asfalt nebo beton, volitelně také se smíšeným osazením
• Posuv hloubky vrtání pomocí ručního kola – zvedání a spouštění lze snadno kontrolovat
• Přípojka pro centrální přívod chladicí vody

GRUNDOCORE 650/600

GRUNDOCORE 650/600

Vlastnosti

• Krátká doba přípravy, snadný transport
• Vrtací korunky na asfalt nebo beton, volitelně také se smíšeným osazením
• Posuv hloubky vrtání pomocí ručního kola – zvedání a spouštění lze snadno kontrolovat
• Přípojka pro centrální přívod chladicí vody

GRUNDOCORE TSC650/600

GRUNDOCORE TSC650/600

Vlastnosti

• Použití vrtacích korunek s max. průměrem 650 mm
• Velká hloubka řezu 600 mm
• Vysoký max. točivý moment 650 Nm
• Vrtací korunky na asfaltové a betonové povrchové vrstvy
• Volitelně lze obdržet rychloměnič pro jednoduchou a bezpečnou výměnu vrtacích korunek

GRUNDOCORE 1500/650

GRUNDOCORE 1500/650

Vlastnosti

• Použití vrtacích korunek s max. průměrem 1 500 mm
• Velká hloubka řezu 650 mm
• Vysoký max. točivý moment 2 320 Nm
• Vrtací korunky na asfaltové a betonové povrchové vrstvy

HORIZONTÁLNÍ BERANIDLA

HORIZONTÁLNÍ BERANIDLA

GRUNDORAM – hnací síla

GRUNDORAM – hnací síla

Horizontální beranidla GRUNDORAM jsou mimořádně robustní, vysoce zatížitelná a spolehlivá. Díky tělu, které je vyrobené z jednoho kusu a má galvanickou povrchovou úpravu, a nákladně zušlechtěným pístům se tato technika navíc vyznačuje dlouhou životností. Pneumaticky poháněná beranidla vyvíjejí razicí sílu až 40 000 Nm a lze je používat pro množství různých druhů použití ve všech druzích půdy, kromě bahnité, bažinaté a neroztlačitelné skalnaté půdy.
Při ražení ocelových trubek se pokládá potrubí pro vedení médií nebo chráničky do průměru až 4 000 mm pod silnicemi, kolejištěmi a řekami do délky až 80 m bez opěrného bloku.

Kromě dynamického ražení ocelových trubek se stroj GRUNDORAM používá s odpovídajícím příslušenstvím také vertikálně, jako podpora HDD vrtání (HDD Assist) a pro dynamickou obnovu potrubí.

DYNAMICKÉ RAŽENÍ OCELOVÝCH TRUBEK
• Horizontální použití
• Vertikální použití
• Podpora HDD vrtání a uvolňování
DYNAMICKÝ BERSTLINING

OBLASTI POUŽITÍ

• Podzemní křižování silnic, kolejišť, budov a uzavřených povrchů
• Pokládka potrubí
• Dynamická obnova potrubí

ZVLÁŠTNÍ POUŽITÍ

• Vertikální použití pro stavbu a pilotování základů, budování studní, beranění štětovnic
• Podpora HDD vrtání, např. pro otvory v chráničce

GRUNDORAM

GRUNDORAM

Vlastnosti

• Ražení ocelových trubek do průměru až 4 000 mm při minimálním překrývání
• Není nutný opěrný blok – krátká doba přípravy
• Jednodílné tělo s hlubokým vyvrtaným otvorem – vysoká pevnost v tečení a optimální přenos energie při maximální úderné síle a enormním razicím výkonu
• Segmentovaný uzávěr stroje s pružně zavěšeným řízením – bezpečná konstrukce se spojem tvarovým stykem
• Konstrukce s uzavřením stroje pouze na jedné straně pro jednoduchý servis

GRUNDORAM MINI

GRUNDORAM MINI

Vlastnosti

• Zkrácená konstrukční délka pro použití při stísněných prostorových podmínkách
• Menší hmotnost stroje pro snadnější manipulaci
• Ministroje se zpětným chodem – snadná demontáž beranicího příslušenství

DYNAMICKÉ BERSTLININGOVÉ SYSTÉMY

DYNAMICKÉ BERSTLININGOVÉ SYSTÉMY

GRUNDOCRACK – DYNAMICKY PRODUKTIVNÍ

GRUNDOCRACK – DYNAMICKY PRODUKTIVNÍ

U strojů GRUNDOCRACK se jedná o modifikovaná horizontální beranidla, která se používají jak pro ražení ocelových trubek, tak také pro obnovu potrubí. Všechny stroje GRUNDOCRACK jsou vybavené zpětným chodem, což umožňuje rychlou a ergonomickou demontáž příslušenství a stroje lze snadno umístit i ve stísněných prostorových podmínkách.

Stroje GRUNDOCRACK jsou obzvláště vhodné pro dynamickou obnovu poškozeného potrubí z křehkých materiálů s uzavřenou konstrukcí. Staré potrubí se přitom roztrhá dynamickou úderovou energií a zatlačí do okolní zeminy. Zároveň se zatáhne nové potrubí z PE-HD (dlouhé nebo

Kromě dynamické obnovy potrubí lze GRUNDOCRACK používat jako beranidlo s odpovídajícím příslušenstvím také pro dynamické ražení ocelových trubek.

Dynamická obnova potrubí
• Dynamický berstlining
• Dynamický kalibrační berstlining
• Dynamická metoda Tight-In-Pipe
Dynamické ražení ocelových trubek

OBLASTI POUŽITÍ

• Dynamické ražení potrubí
• Dynamický berstlining
• Obnova poškozených domovních přípojek
přednostně u křehkých materiálů

ZVLÁŠTNÍ POUŽITÍ

Ražení ocelových trubek

GRUNDOCRACK

GRUNDOCRACK

Vlastnosti

Vlastnosti

• Masivní jednodílné tělo – vysoce zatížitelné bez svařovaných nebo šroubovaných spojů
• Hladké tělo – jednoduché vyjmutí rakety novým potrubím ve stísněných prostorových podmínkách
• Zpětný chod se servoovládáním – jednoduché uvolnění příslušenství při ergonomické manipulaci
• Tažné oko pro připojení lana – cílené vedení rakety
• Přední kužel – přímý/optimální přenos síly do rozšíření
• Trvalé pružně namontované řízení – šetrné k materiálu při vysokém zatížení

STATICKÉ BERSTLININGOVÉ SYSTÉMY

STATICKÉ BERSTLININGOVÉ SYSTÉMY

GRUNDOBURST – NEJLEPŠÍ PRO OBNOVU POTRUBÍ

GRUNDOBURST – NEJLEPŠÍ PRO OBNOVU POTRUBÍ

Berstlining je již 30 let světově uznávaná metoda pro bezvýkopovou obnovu tlakových a spádových potrubí. Přitom se staré potrubí ve stejné trase nahradí novým potrubím se stejným nebo větším průměrem. Při statickém berstliningu se strojem GRUNDOBURST lze pracovat z jedné stavební jámy horizontálně v obou směrech v délce až 150 m na obě strany.
S výkonnými a robustními tažnými lafetami GRUNDOBURST lze bez výkopu vyměňovat poškozené potrubí až do Ø 1 200 mm (kruhové a oválné profily). Nejprve lafeta prostrčí trhací tyče starým potrubím. Speciálně vyvinuté tyče QuickLock se nesešroubovávají, nýbrž se do sebe rychle, efektivně a spolehlivě zacvakávají. To výrazně zjednodušuje manipulaci na stavbě. S tyčemi QuickLock lze realizovat i mírné poloměry zakřivení. Poté se připojí řezací nástroj a nové potrubí a začne zatahování. Tažné lafety GRUNDOBURST přitom vyvíjejí tažnou sílu 40 až 250 t.
Kromě kompletní obnovy potrubí pomocí statického berstliningu lze mnohostranné lafety GRUNDOBURST používat také pro částečnou opravu a renovaci potrubí. Bohatý výběr specifického příslušenství umožňuje bezpečné a bezporuchové provádění těchto sanačních postupů.

OBLASTI POUŽITÍ:

• Statický berstlining
• Kalibrační berstlining
• Tight in Pipe
• Redukce potrubí
• Relining
• Metoda protlačování

GRUNDOBURST400S

GRUNDOBURST400S

Vlastnosti

• Pro tlaková a kanalizační potrubí s DN 50 až 250 do délky cca 100 m (v závislosti na metodě)
• Pro instalaci do šachet ≥ DN 1 000 a malých stavebních jam
• Délka tažné lafety pouze 60 cm
• Užitečná délka tyče v šachtě: 470 mm
• Relativně jednoduché ovládání v šachtě, bez výkopových prací při práci od šachty k šachtě
• Vysoká bezpečnost práce

GRUNDOBURST400G

GRUNDOBURST400G

Vlastnosti

• Pro tlaková a kanalizační potrubí s DN 50 až 250, resp. do délky cca 100 m (v závislosti na metodě)
• Kompaktní rozměry pro malé stavební jámy
• Rychlé pracovní takty a vysoký výkon
• Rychlý posuv tyčí ve starém potrubí a při zatahování nového potrubí
• Malá hmotnost pro jednoduchou přepravu
• Z výkopu – lze použít v obou směrech
• Jednoduchá instalace a rychlé zprovoznění
• Provoz ovládaný jedním člověkem pomocí dálkového ovládání
• Specifické příslušenství pro příslušnou metodu

GRUNDOBURST800G

GRUNDOBURST800G

Vlastnosti

• Pro tlaková a kanalizační potrubí s DN 80 až 400, resp. do délky cca 100 m (v závislosti na metodě)
• Kompaktní rozměry pro malé stavební jámy
• Rychlé pracovní takty a vysoký výkon
• Rychlý posuv tyčí ve starém potrubí a při zatahování nového potrubí
• Z výkopu – lze použít v obou směrech
• Rychlé zprovoznění
• Provoz ovládaný jedním člověkem pomocí dálkového ovládání
• Specifické příslušenství pro příslušnou metodu

GRUNDOBURST1250G

GRUNDOBURST1250G

Vlastnosti

• S GRUNDOBURST1250G začíná nová výkonová třída. GRUNDOBURST1250G vyvíjí max. tažnou sílu 1 270 kN (127 t). Lze s ním v závislosti na metodě obnovovat staré potrubí od DN 150 do DN 600 do délky až 300 m a při reliningu zatahovat potrubí až do cca ≤ 1 000 m.
• Navíc jsou s přibývající hloubkou pokládky nutné vysoké tažné síly pro potřebnou vytlačovací práci. Tomu odpovídá dimenzování tyče s délkou 1,70 m a hmotností 85 kg. Vkládání a odebírání tyčí se od typu 1250G provádí pomocí zvedacího zařízení.

GRUNDOBURST 1900G

GRUNDOBURST 1900G

Vlastnosti

• GRUNDOBURST 1900G vyvíjí max. tažnou sílu 1 900 kN (190 t). Díky tomu lze vyměňovat staré potrubí od DN 250 do DN 800 v délce max. 300 m.
• Tyč je dlouhá 2,25 m a váží 165 kg a má přípustný poloměr ohybu pouze 55 m. GRUNDOBURST 1900G vytyčuje v bezvýkopové pokládce potrubí novou laťku.

GRUNDOBURST2500G

GRUNDOBURST2500G

Vlastnosti

• GRUNDOBURST 2500G vytyčuje v bezvýkopové pokládce potrubí novou laťku. Vyvíjí max. tažnou sílu 2 550 kN (255 t). Díky tomu lze vyměňovat staré potrubí od DN 300 do DN 1 200.
• Tyč je dlouhá 2,20 m a váží 210 kg. Při reliningu ocelových trubek bylo již provedeno zatahování o délce až 1 280 m.

PROTLAČOVACÍ VRTACÍ ZAŘÍZENÍ

PROTLAČOVACÍ VRTACÍ ZAŘÍZENÍ

GRUNDOBORE Efektivní systémová řešení

GRUNDOBORE Efektivní systémová řešení

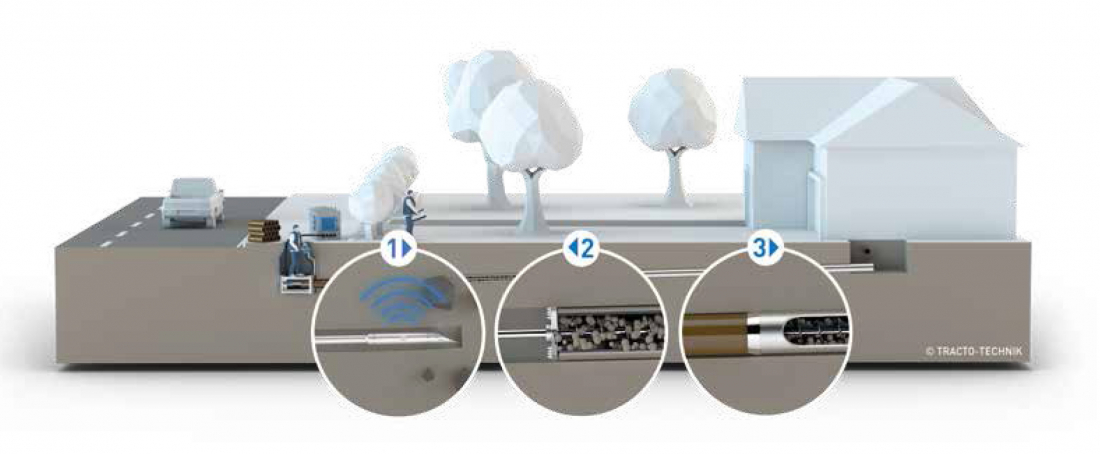

Metoda horizontálního protlačování a vrtání představuje bezpečnou statickou metodu pro zhotovování kanalizačních domovních přípojek a pro pokládku produktového potrubí nebo ocelových chrániček pod silnicemi a kolejištěmi. Rozlišujeme neřízené a řízené pilotní vrtání. U řízené varianty je dosaženo vysoce přesné polohy, jak je to požadováno např. při stavbě kanalizace.

Kompaktní zařízení GRUNDOBORE 200S je poháněné hydraulicky pomocí externí hydraulické stanice
a je speciálně vhodné pro pokládku kanalizačních domovních přípojek a dále produktového potrubí a chrániček do vnějšího průměru 280.

Protože základní rám a vrtací pohon zařízení GRUNDOBORE 200S lze instalovat zvlášť, je možný start z kruhové šachty o průměru 1 m nebo z extrémně malé stavební jámy.

OBLASTI POUŽITÍ

• Kanalizační domovní přípojky
• Podzemní křižování silnic a kolejišť
• Podélné pokládky kanalizace

ZVLÁŠTNÍ POUŽITÍ

• Lineární HDD vrtání
• Berstlining

GRUNDOBORE 200S

GRUNDOBORE 200S

Vlastnosti

• Pokládka potrubí s vysokou přesností polohy
• Kompaktní, výkonný rotační pohon – pokládka potrubí do vnějšího průměru až 280 v těch nejstísněnějších prostorových podmínkách
• Rychlospojka tyčí – jednoduché spojování tyčí, není nutné přišroubování k rotačnímu pohonu
• Velký zdvih při extrémně krátké konstrukční délce – užitečná délka tyče 450 mm
• Půlkruhové opěrné patky – bezpečné ukotvení v šachtě o průměru 1 m
• Je možné vertikální nastavení osy vrtání +/-11 % po instalaci stroje

HOME
 https://www.interglobal.cz/index.php?moduser=user&page=37

Created by © 2014 - 2023 ALS Euro s.r.o. tvorba www stránek webdesign
